BasicMiceができるまで

センサ基板

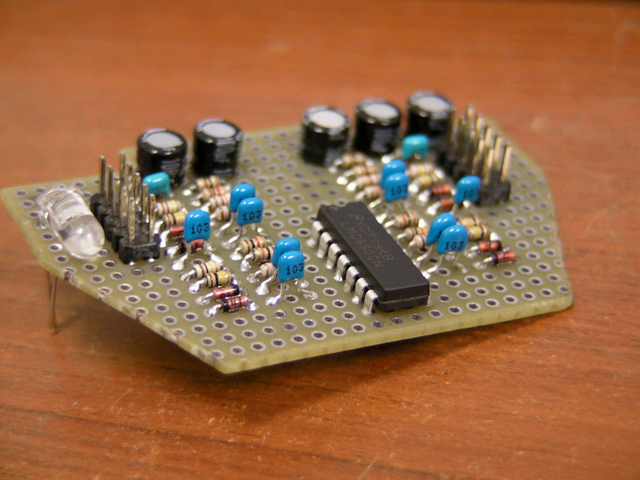

センサ基板の作成に入りました。センサ基板は間違えると厄介なので、丁寧に作りましょう。

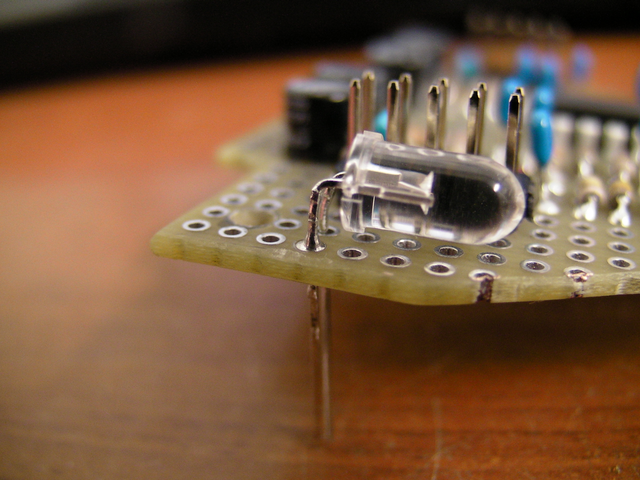

LEDは調整する必要があるので、足の長さに余裕をもってはんだ付けします。

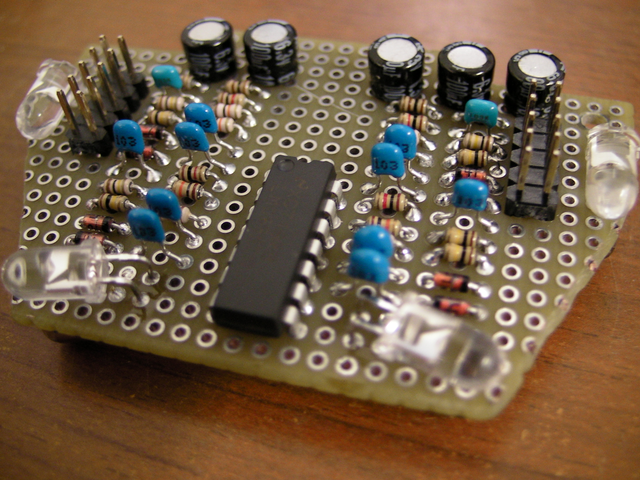

とりあえず全部つけてみました。

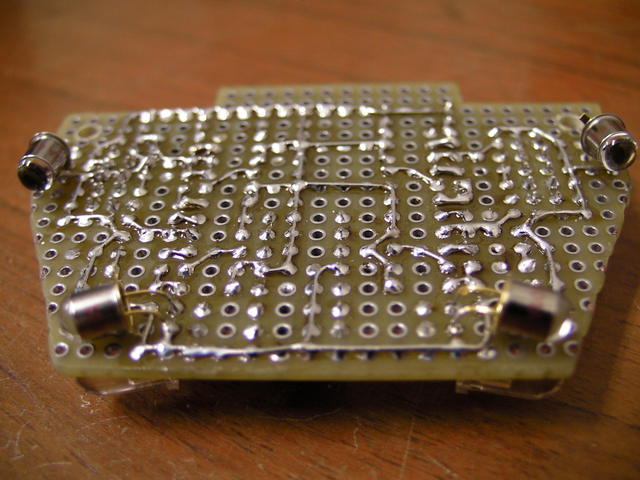

フォトトランジスタも調整するので、足を長めにはんだ付けします。

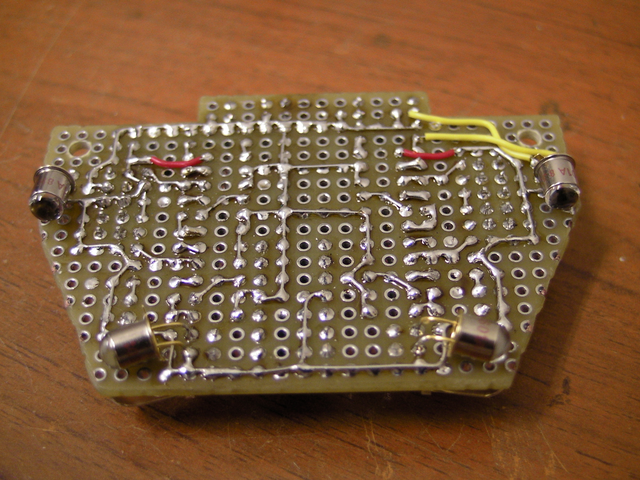

すずめっき線でできるところまで配線したら、皮膜線ではんだ付けします。

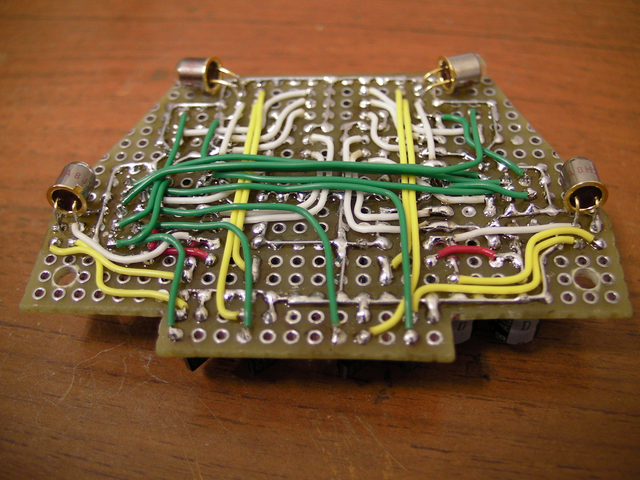

機能別に色をわけてみました。配線は面に這わせるようにすると良いです。また、なるべくクロスしないようにしましょう。
配線が完了しました。

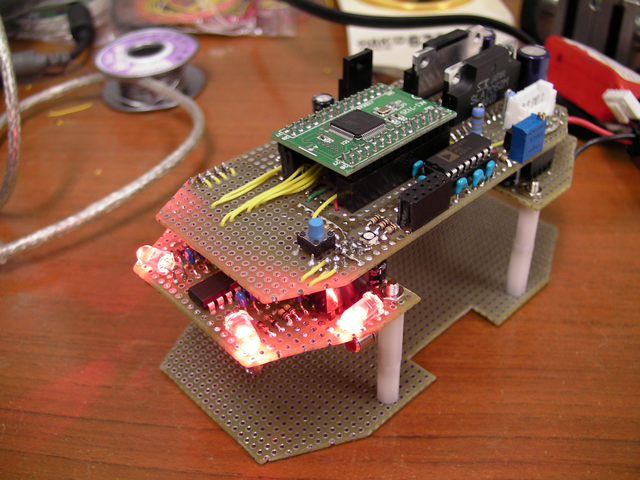

光らせてみました。センサのLEDはパルス発光させないとダメな回路になっているので、長時間つけっぱなしにしてはいけません。
